Uso da biblioteca TVout com Arduino

INTRODUÇÃO

          Sejam bem vindos ao blog Arduinovação, este é nosso primeiro post e vamos falar da biblioteca TVout, a qual tem o objetivo de gerar caracteres na tela de um televisor via arduino. Os créditos de desenvolvimento da biblioteca são para Myles Metzer.

DESCRIÇÃO

          Com a biblioteca TVout podemos escrever e desenhar na tela de um televisor e emitir sons usando para isso uma placa arduino e conectando-a através das entradas de áudio e vídeo do televisor por um cabo RCA.

A seguinte tabela mostra os pinos que serão usados de acordo com o arduino escolhido.

ARDUINO	SINCRONISMO	VIDEO	AUDIO
UNO	9	7	11
MEGA	11	29	10

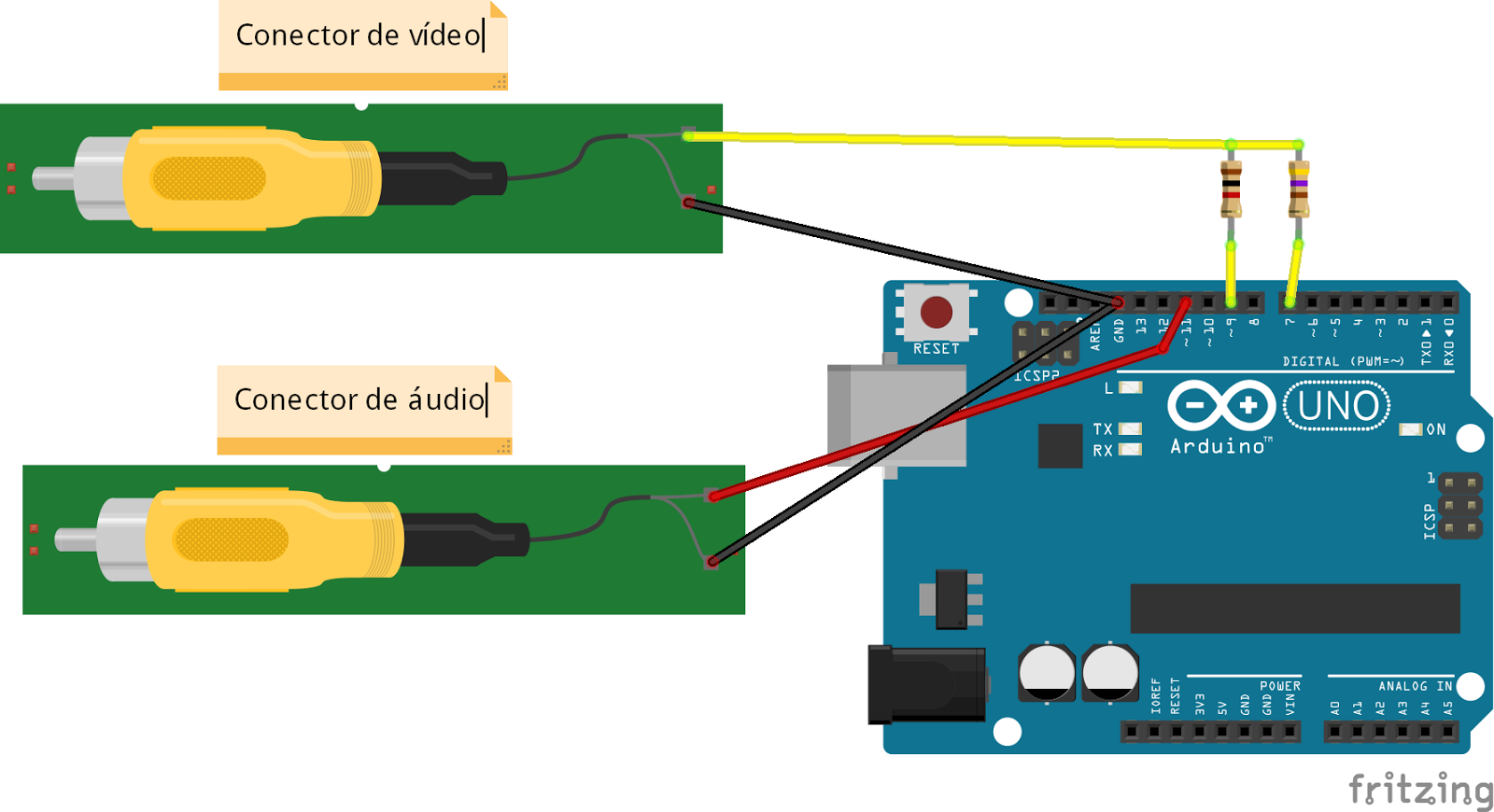

A imagem abaixo ilustra o diagrama de ligação entre o arduino e o televisor.

Segue abaixo os diagramas para arduinos Uno e Mega respectivamente.

Funções disponíveis na biblioteca:

• begin(mode) Inicia com resolução de tela padrão com 128 colunas e 96 linhas.
• begin(mode, x, y) O programador especifica a resolução.
• end() Limpa os dados de vídeo e desativa as interrupções.
• force_vscale(sfactor) Força o número de vezes que a linha será exibida.
• force_outstart(time) Força a saída de uma linha ativa.
• force_linestart(line) Força a saída de uma linha.
• set_vbi_hook(func) Define a função chamada uma vez por período de supressão vertical.
• set_hbi_hook(func) Define a função chamada uma vez por período de supressão horizontal.
• hres() Retorna a resolução horizontal.
• vres() Retorna a resolução vertical.
• char_line() Retorna o número de caracteres que se encaixam em uma linha de texto.
• set_pixel(x, y, color) Define um pixel.
• get_pixel(x, y) Obtém um pixel.
• fill(color) Preenche a tela com uma cor, preto ou branco.
• clear_screen() Limpa a tela.
• invert() Inverte os dados na tela.
• shift(distance, direction) Desloca a tela uma determinada distância em qualquer direção.
• draw_line(x0, y0, x1, y1, color) Desenha uma linha de x0, y0 até x1, y1 informando sua cor.
• draw_row(row, x0, x1, color) Desenha uma linha de x0 até x1 informando sua cor.
• draw_column(column, y0, y1, color) Desenha uma coluna de y0 até y1 informando sua cor.
• draw_rect(x, y, w, h, color, fillcolor) Desenha um retângulo em x0, y0 até w, h informando sua cor.
• draw_rect(x, y, w, h, color) Desenha um retângulo em x0, y0 até w, h.
• draw_circle(x, y, radius, color, fillcolor) Desenha um círculo com o raio, cor e preenchimento.
• draw_circle(x, y, radius, color) Desenha um círculo com raio e cor.
• bitmap(x, y, bmp, i, width, height) Desenha um bitmap na coordenada x, y.
• print_char(x, y, c) Imprime um caractere na coordenada x, y.
• set_cursor(x, y) Define a posição que o próximo caractere será impresso.
• select_font(font) Define o tamanho da fonte a ser impressa.
• print(x, y, text) Imprime uma letra, palavra ou texto sem quebra de linha na coordenada x, y.
• println(x, y, text) Imprime uma letra, palavra ou texto com quebra de linha na coordenada x, y.
• printPGM() Imprime a partir da memória de programa.
• tone(frequency) Reproduz um som na frequência informada.
• tone(frequency, duration) Reproduz um som na frequência e duração (ms) informadas.
• noTone() Para todos os sons.

Vejamos alguns exemplos, este código escreve na tela do televisor:

#include <TVout.h> #include <fontALL.h> TVout TV; void setup() {    TV.begin(_PAL, 118, 96); } void loop() {    TV.clear_screen();    TV.select_font(font8x8);    TV.println(10, 10, "ARDUINOVACAO");    TV.draw_line(10, 20, 105, 20, WHITE);    TV.select_font(font4x6);    TV.println(10, 40, "Fonte 4x6");    TV.select_font(font6x8);    TV.println(10, 60, "Fonte 6x8");    TV.select_font(font8x8);    TV.println(10, 80, "Fonte 8x8");    delay(25); }

Podemos também criar desenhos, animações, sons, etc com TVout:

#include <TVout.h> #include <fontALL.h> TVout TV; // Define largura (qtd colunas) e altura (qtd linhas) da tela byte largura = 120; byte altura = 96; void setup() {    // Inicializa no sistema PAL de tv    TV.begin(_PAL, largura, altura);    // Define o tamanho da fonte    TV.select_font(font6x8); } void loop() {    // Limpa a tela    TV.clear_screen();    // Desenha o retângulo da bandeira    TV.draw_rect(0, 0, largura - 1, altura - 1, WHITE);        // Desenha o losango da bandeira    TV.draw_line(0, altura / 2, largura / 2, 0, WHITE);    TV.draw_line(0, altura / 2, largura / 2, altura, WHITE);    TV.draw_line(largura / 2, 0, largura, altura / 2, WHITE);    TV.draw_line(largura / 2, altura, largura, altura / 2, WHITE);    // Desenha o círculo da bandeira    TV.draw_circle(largura / 2, altura / 2, 25, WHITE);        // Imprime BRASIL no centro do círculo da bandeira    TV.print(43, 45, "BRASIL");    // Atraso para evitar intermitência da tela    delay(25); }

LINKS ÚTEIS

http://playground.arduino.cc/Main/TVout



CÓDIGO FONTE

Escrevendo texto com TVout  http://www.dropbox.com/s/u9jx9tq44phxsw2/Arduinovacao%20Texto%20TVout%20Post1.ino?dl=0

Criando gráficos com TVout  https://www.dropbox.com/s/0k7p6f8knwpzcyp/Arduinovacao%20TVout%20Bandeira%20Brasil%20Post1.ino?dl=0

Biblioteca TVout - Link 1  https://storage.googleapis.com/google-code-archive-downloads/v2/code.google.com/arduino-tvout/TVoutBeta1.zip

Biblioteca TVout - Link 2  https://github.com/Avamander/arduino-tvout
